Montažna dvižno-nagibna miza NDM-80C

Mobilna rešitev, ki sledi delavcu – ne obratno

V proizvodnji, kjer se sestavljajo večji in konstrukcijsko zahtevni obdelovanci, ergonomija hitro postane ključni dejavnik učinkovitosti. Še posebej pri ponavljajočih se montažnih operacijah, kjer mora biti izdelek dostopen iz različnih kotov, hkrati pa se med procesom premika med delovnimi mesti.

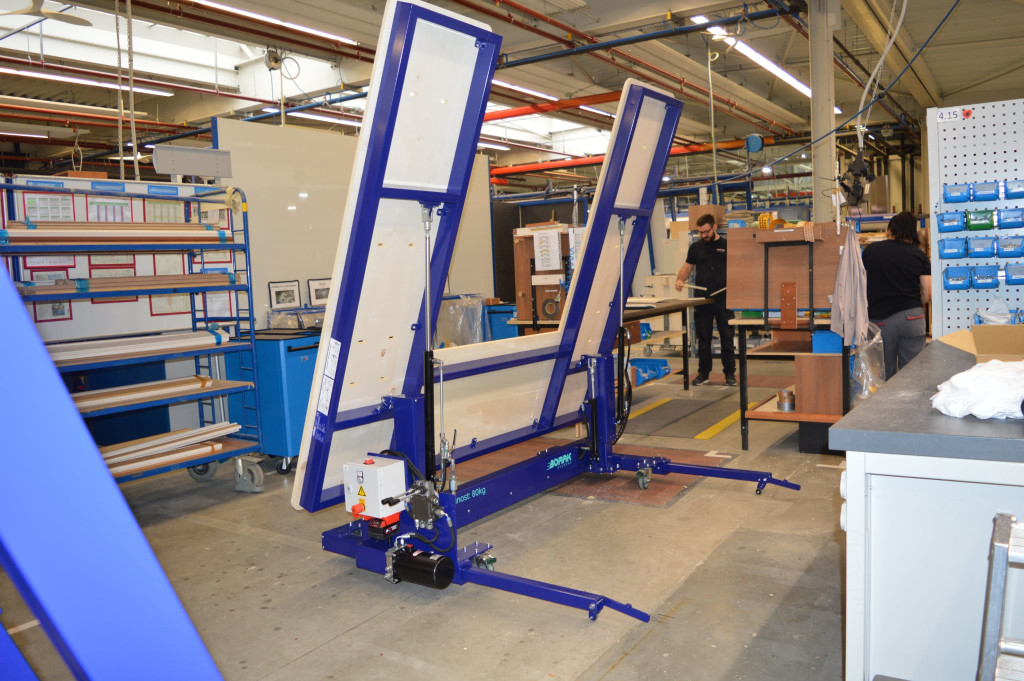

Za takšno okolje smo razvili montažno dvižno-nagibno mizo NDM-80C – akumulatorsko izvedbo, namenjeno montaži, sestavi in transportu stropnih skladiščnih omaric U-oblike za avtodome.


Izziv naročnika

Stranka je potrebovala rešitev, ki bi:

• omogočala ergonomsko prilagoditev delovne višine,
• zagotavljala nagib obdelovanca med montažo,
• omogočala enostaven transport med delovnimi mesti,
• in ne bi zahtevala dodatnih električnih priklopov ali sprememb infrastrukture.

Ključni pogoj: mobilnost brez kablov.


Rešitev: NDM-80C – ena miza, več funkcij

NDM-80C deluje na standardno 18 V Milwaukee baterijo, ki jo naročnik že uporablja v svojem proizvodnem procesu.

To pomeni:

• brez dodatnih napajalnih točk,
• brez kablov po tleh,
• brez posegov v obstoječo infrastrukturo,
• popolno prilagodljivost znotraj proizvodne hale.

Baterijski hidravlični agregat omogoča neodvisno in varno delovanje mize kjerkoli v prostoru.


Prilagoditev procesu – ne obratno

Pri razvoju mize smo izhajali iz dejanskega delovnega toka.
Obdelovanec se med montažo:

• večkrat nagiba,
• obrača,
• in transportira med različnimi delovnimi postajami.

Zato je miza zasnovana kot mobilna in stabilna enota:

• podnožje na štirih kolesih (dve fiksni, dve vrtljivi z zavoro),
• teleskopske podporne roke za stabilizacijo v horizontalni legi,
• robustna jeklena konstrukcija,
• nakladalna površina obložena s T-Fix ploščami za fleksibilno pritrditev obdelovanca.

Takšna zasnova omogoča varen nagib ploščadi brez izgube stabilnosti ter enostavno premikanje med delovnimi mesti.


Hidravlični sistem za natančen nadzor

Miza je opremljena z ločenim hidravličnim sistemom za:

• vertikalni dvig ploščadi,
• nagib ploščadi.

Sistem vključuje:

• sinhronizirane hidravlične cilindre,
• delilnike pretoka za enakomerno gibanje,
• preklop med funkcijama dviga in nagiba,
• stabilno zaustavitev v kateremkoli položaju.

Upravljanje je intuitivno in omogoča hitro prilagajanje med posameznimi fazami montaže.


Rezultat

Z uvedbo montažne dvižno-nagibne mize NDM-80C je naročnik dosegel:

• zmanjšanje fizičnih obremenitev zaposlenih,
• boljšo ergonomijo delovnega mesta,
• hitrejšo in varnejšo montažo,
• večjo pretočnost med delovnimi postajami,
• odpravo kablov in dodatnih priključkov v proizvodnji.

Ko se tehnologija prilagodi procesu
NDM-80C ni le kos opreme. Je namensko razvito orodje, ki podpira realne delovne pogoje in sledi logiki proizvodnje.

Takšne rešitve nastajajo tam, kjer tehnologija sledi procesu – in ne obratno.
