Dvižno-vrtljiva miza za varno in nadzorovano manipulacijo palet

Izhodišče projekta

V proizvodnem okolju, kjer se vsakodnevno manipulira s paletami in bremeni, je ključno zagotoviti varno, stabilno in predvidljivo delovanje opreme.
Pri Perutnini Ptuj je bila potreba po rešitvi, ki omogoča dvigovanje in vrtenje palet, hkrati pa strogo nadzoruje vsak pomik glede na varnostne pogoje.

Cilj projekta je bil razviti dvižno-vrtljivo mizo, ki bo:

• varna za upravljavce,
• prilagojena realnim delovnim razmeram,
• in skladna z industrijskimi varnostnimi standardi.



Rešitev

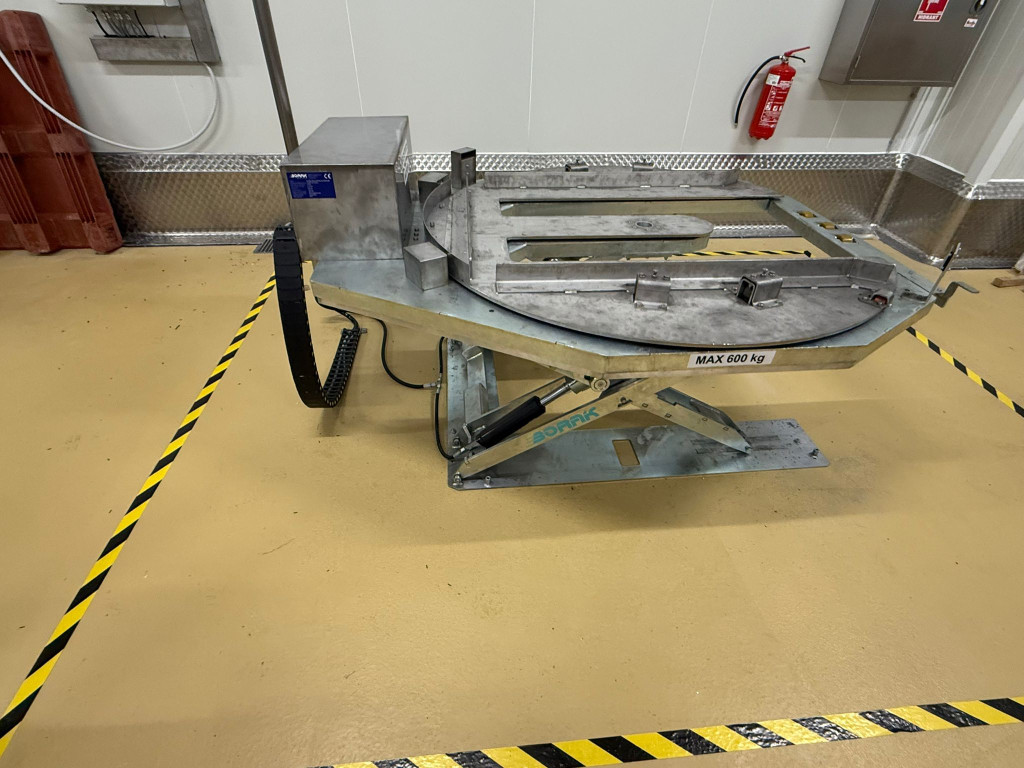

EBorak Systems je za naročnika razvil namensko dvižno-vrtljivo mizo, zasnovano kot celovit sistem, kjer so mehanski, hidravlični, električni in varnostni elementi tesno povezani.

Rešitev omogoča:

• dvig in spust palete,
• vrtenje mize levo, desno in v osnovni položaj,
• delovanje po principu TOTMAN (pomik samo ob aktivni tipki),
• nadzor nad vsakim pomikom preko varnostne logike.



Varnost kot osnovni pogoj delovanja

Dvižno-vrtljiva miza je zasnovana tako, da noben pomik ni mogoč brez izpolnjenih varnostnih pogojev.

Vrtenje mize je omogočeno le, kadar:

• je paleta pravilno naložena in detektirana,
• je stabilizacijska letev prisotna in zaznana,
• je varnostna veriga vzpostavljena.

Spust mize je dodatno varovan z varnostnim okvirjem, ki ob aktivaciji takoj prekine gibanje.
V primeru izpada ali napake sistem operaterja jasno opozori s svetlobno signalizacijo.


Upravljanje in preglednost

Naprava se upravlja preko dveh CBOX upravljalnih panelov, ki omogočata:

• dvig in spust mize,
• vrtenje z izbiro nizke ali visoke hitrosti,
• hiter dostop do zasilnega izklopa.

Električna omarica EC1 zagotavlja jasno signalizacijo stanja:

• prisotnost krmilne napetosti,
• napake hidravličnega agregata,
• napake frekvenčnega pretvornika.

S tem ima upravljavec vedno jasen pregled nad stanjem naprave.


Senzorika in diagnostika

Vgrajena senzorika skrbi za:

• zaznavo palete,
• zaznavo osnovne pozicije vrtenja,
• nadzor stabilizacijske letve,
• nadzor varnostnega okvirja.

Vsak poseg v nastavitve senzorjev je strogo nadzorovan, saj nepravilna nastavitev lahko vpliva na varnost ljudi in naprave.
Sistem diagnostike omogoča hitro prepoznavo napak in jasno usmeritev za odpravo.


Rezultat

Z uvedbo dvižno-vrtljive mize je Perutnina Ptuj pridobila:

• bolj varen delovni proces,
• manj možnosti za napake pri manipulaciji palet,
• večjo predvidljivost delovanja,
• jasno in pregledno upravljanje.

Rešitev je prilagojena konkretnemu delovnemu okolju in predstavlja primer namenske industrijske opreme po meri.


Vloga EBorak Systems

Pri EBorak Systems smo projekt izvedli celostno:

1. analiza potreb in delovnega procesa,
2. razvoj namenske tehnične rešitve,
3. integracija varnostnih mehanizmov,
4. dokumentacija in podpora ob zagonu.
